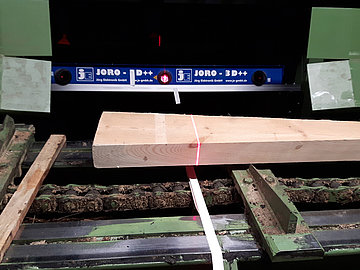

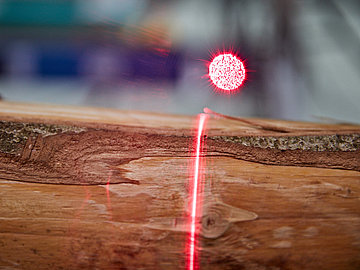

Die Anforderungen an die Rundholzqualität werden immer größer. Durch die Kombination von JE-Woodarchiv mit dem Vollkontur-Scanner Joro-3D schließt Jörg Elektronik GmbH die Lücke zwischen Messtechnik und optischer Dokumentation. Dies bedeutet klare Argumente bei Verhandlungen anhand eindeutiger bildlicher Berichte.
Um Rundholzqualitätsbeurteilung zu dokumentieren, wurde die vollautomatische Erfassung des Rundholzes mittels Videokameras entwickelt. Das JE-Woodarchiv generiert aus einer Videosequenz der Anlage Stammfotos und speichert diese mit den Vermessungsdaten in einer Datenbank ab. Dadurch ist gewährleistet, dass eine optische Dokumentation entweder jedes Rundholzes oder der manuell herabgestuften Stämme sichergestellt ist.
Das weitgehend eigenständige System kann auch bei bestehenden Anlagen nachgerüstet werden.
An den JE-Woodarchivrechner können mehrere Kameras angeschlossen werden. Das bedeutet, es können Stammvorder- und Stammhinterseite aufgenommen oder bei Langholz Fotos an verschiedenen Übergabepunkten wie Anschnittsäge, Kappsäge oder Reduzierer generiert werden. Nach der Triggerung werden die Bilder den Vermessungsdaten zugeordnet und in einer Datenbank abgelegt.
Dank der entwickelten Ablagetechnik und regelmäßiger Bereinigung alter Daten wird das Datenvolumen gering gehalten. Ein Bild hat etwa eine Größe von 80kB. Bei einer Aufbewahrungszeit von einem halben Jahr pendelt sich die Größe der Datenbank bei 600 MB ein.
Der Vorteil der Videokameratechnik liegt in der immer fortlaufenden Darstellung. Somit kann die Kamera auch noch eine Überwachungsfunktion erfüllen.
Mit dem JE-WoodarchivViewer kann das Stammarchiv betrachtet und gezielt nach bestimmten Kriterien durchsucht werden. der JE-WoodarchivViewer ist webbasiert, so dass er unternehmensweit mit Hilfe eines Browsers genutzt werden kann.
Alle Messdaten und Bilder sind abrufbar und erlauben somit eine vollständige und lückenlose Kontrolle jedes einzelnen Stamms. Die integrierten Filter- und Sortierfunktionen ermöglichen es dem Benutzer, sich einen schnellen Überblick über die gewünschten Fuhren zu verschaffen.
Zur besseren Visualisierung der Auswertung können PDF-Berichte exportiert und gespeichert werden.
Das JE- Woodarchiv besteht aus drei Softwaremodulen:
Datenerfassung und -zuordnung
- Erfassung von Vermessungsdaten
- Zuordnung zwischen Daten und Bildern
- Geringer Speicherbedarf (ca. 80 kB pro Bild)
- Einfache Integration auch in bestehende Anlagen
- Kundenlogos können in die Oberfläche integriert werden
Bild-Trigger
- Frei wählbarer Aufnahmezeitpunkt und -ort
- Aufnahmesoftware mit Überwachungsfunktion
- Externe Ansteuerung
Woodarchiv-Viewer
- Unternehmensweiter Zugriff über den Web-Browser
- Analyse mit Suchfilter
- Schnelle Lieferanten Zuordnug
- Auswertung einzelner Stämme einer Fuhre
- PDF-Export für den Lieferanten
Technische Daten
| Hardware | Software |
| Hochauflösende Kamera | .Net Technologie |
| Hohe Lichtempfindlichkeit | Softwaremodule für unterschiedliche Kameras |
| Belichtungskorrektur bei Gegenlicht | Bildarchiv und Messdaten in SQL-Datenbank |
