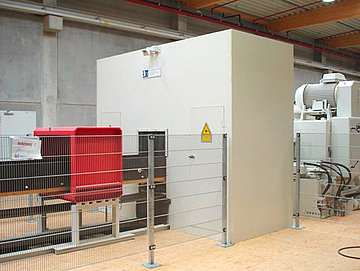

JORO-3D-Kantling ist eine Vollkonturmessung für das Sägewerk zur Vermessung von Kantlingen und Model. Das Messsystem erkennt den für die nachfolgenden Bearbeitungsschritte entscheidenden Übergang zwischen gesägten bzw. gespanten Flächen und den daran angrenzenden Waldkanten. Diese Übergangspunkte (Waldkantenpunkte) sind für die rechnergestützte Optimierung der Schnittholzausbeute besonders wichtig. Zusammen mit weiteren Kontur-Daten werden alle Messpunkte in einzelnen Profilscheiben abgespeichert und an die Sägewerkssteuerung in Echtzeit übermittelt. Messtechnisch erfasst werden können ebenso alle weiteren relevanten Kenndaten wie z.B. Länge, Volumen, Abholzigkeit, Pfeilhöhe sowie die Verschiebung des Kantlings aus der Blockzugmitte.
Eingesetzt werden kann dieses System im Sägewerk beispielsweise nach einem Spaner, um in den darauf folgenden Arbeitsgängen die Ausbeute bei Hauptware und Seitenware zu optimieren.
Modeldarstellung der gefrästen Ober/Unterseite
3D-Darstellung Kantling
Alle Vorteile auf einem Blick
Messung
- Alle Messdaten in einem Messdurchgang in einem System
- optimale Erkennung der Waldkante
- Einfache Justiermöglichkeit
- Werksseitig vorkalibrierte Einheiten
- Softwareseitige Überwachung mit leistungsfähigen Service- und Justagetools
Zertifizierung
- CE Zertifizierung
- EU EMV Normen
Umwelteinflüsse
- Schutz gegen Lichteinfall notwendig
- Staubdicht
- Vibrationsfest
Einsatzgebiete
- Kantling- und Modelvermessung im Sägewerk
- Bauholzwiedererkennung
Technische Daten
| Messbereich | 800 mm |
| Genauigkeit | 1,0 mm |
| Abtastrate | 400 Messungen / sec |
| Netzversorgung | 230V AC |
Betriebstemperatur | -20°C bis +50°C (Standard) -40°C bis +50°C (Erweiterter Temperaturbereich mit optionaler Zusatzheizung) |
| Schutzklasse | IP 65 (staubdicht, strahlwassergeschützt) |
| EMV | Gemäß CE |
| Augensicherheit | IEC 825-1 |
| Lasersicherheit | Klasse 3B |
