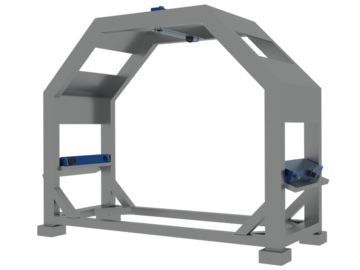

JORO-3D-rotierend ist eine eichfähige Vollkonturmessung zur vollständigen Erfassung der Kontur eines Stammes. Die Messeinheit arbeitet mit rundum angeordneten Laser-Kameraeinheiten, die das Messobjekt abscannen. Die schnelle und sichere Erfassung der Stammdaten ermöglicht eine sichere Bewertung des Messobjektes ohne Interpolation.
Mit Lichtgeschwindigkeit scannen
Der JORO-3D-rotierend benötigt keine Unterbrechung des Messblockzuges. Die integrierte Elektronik erlaubt eine maximale Vorschubgeschwindigkeit bis zu 240 m/min bei vollem Leistungsumfang. Mit einer Hochgeschwindigkeits- Datenübertragung gelangen die Stammdaten zur Auswerteeinheit, wo mittels neuester Prozessortechnologie im Echtzeitbetriebssystem das optimale Ergebnis ermittelt wird. Durch die kontinuierliche Erfassung der Oberfläche werden unbhängig von der Lage die Ovalität, Abholzigkeit, Krümmung und Pfeilhöhe millimetergenau gemessen.
Neu! "Rotierende Kluppe" - minimale Radialdurchmessersuche.
Eine "rotierende Kluppe" (rechnerisch) bringt die entscheidenden Details zum Vorschein. Alle gemessenen Mantelpunkte werden in 5 Gradschritten abgefragt und ergeben 36 Durchmesser zu 18 Durchmesserpaaren, die im rechten Winkel zueinander stehen.
 |  |
| Das senkrecht zueinander stehende Durchmesserpaar – Kreuzmessung als historisch gefestigtes Verfahren. | Durch den Einsatz neuester Technik mit der "rotierenden Kluppe" – eine konsequente Weiterentwicklung der Kreuzmessung – werden jetzt 18 Durchmesserpaare ausgewertet. |
Höchste Genauigkeit
Die neue Messtechnik ermöglicht zu den oben beschriebenen Kriterien eine erweiterte Qualitätserkennung bzw. Qualitätsbewertung. Die hohe Anzahl der Meßpunkte rund um den Stamm liefert eine genauere Abbildung der natürlichen Stammkontur. Die Meßdaten werden von der JÖRG Optimierung zur Steigerung der Wertschöpfung im Sägewerk verwendet. Die Montage von JORO-3D-rotierend ist einfach und kann Dank mitgelieferter Halterungen und Kabel auch von nicht geschultem Personal erfolgen. Dies gilt auch für die Justage, die sich über das neue integrierte Testprogramm sehr einfach gestaltet.
Alle Vorteile auf einem Blick
Messung
- Alle Messdaten in einem Messdurchgang in einem System
- JORO-3D-rot, PTB-Zulassung mit Überprüfung der "rotierende Kluppe" (Zulassung bei PTB: 1.4/07.08)
- optimale Wiedererkennung der geschnittenen Abschnitte möglich
- Einfache Justiermöglichkeit
- Werksseitig vorkalibrierte Einheiten
- Softwareseitige Überwachung mit leistungsfähigen Service- und Justagetools
Zertifizierung
- PTB-Zulassung
- EU Eichfähigkeit
- CE Zertifizierung
- EU EMV Normen
Umwelteinflüsse
- Schutz gegen Lichteinfall notwendig
- Staubdicht
- Vibrationsfest
Einsatzgebiete
- Rundholzplatz
- Automatische Sortierung
- Sägewerkeingangsvermessung
- Bauholzwiedererkennung
- Eindrehung
Technische Daten
| Messbereich | 800 mm 1000 mm |
| Genauigkeit | < 1,0 mm |
| Abtastrate | 400 Messungen / sec |
| Netzversorgung | 230V AC |
Betriebstemperatur | -20°C bis +50°C (Standard) -40°C bis +50°C (Erweiterter Temperaturbereich mit optionaler Zusatzheizung) |
| Schutzklasse | IP 65 (staubdicht, strahlwassergeschützt) |
| EMV | Gemäß CE |
| Augensicherheit | IEC 825-1 |
| Lasersicherheit | Klasse 3B |
